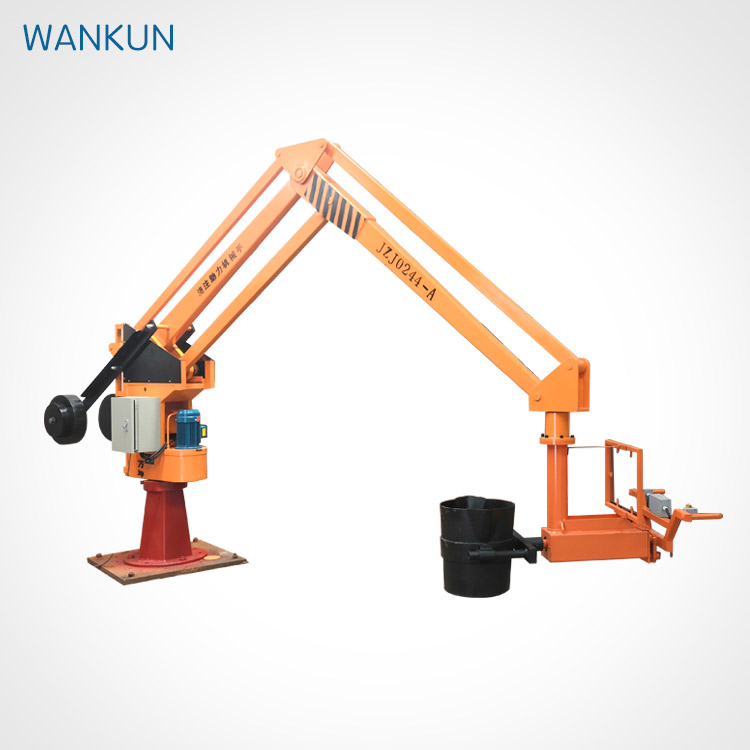

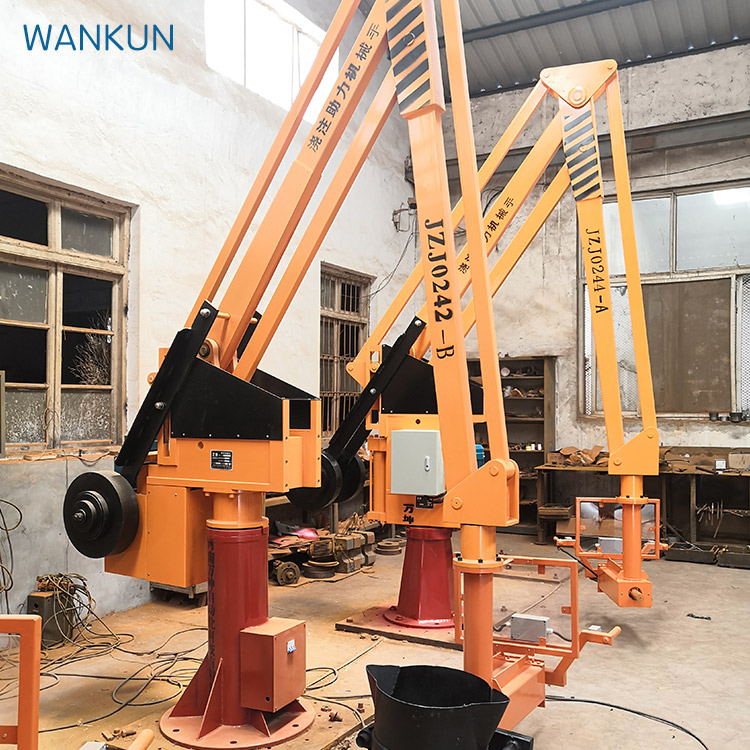

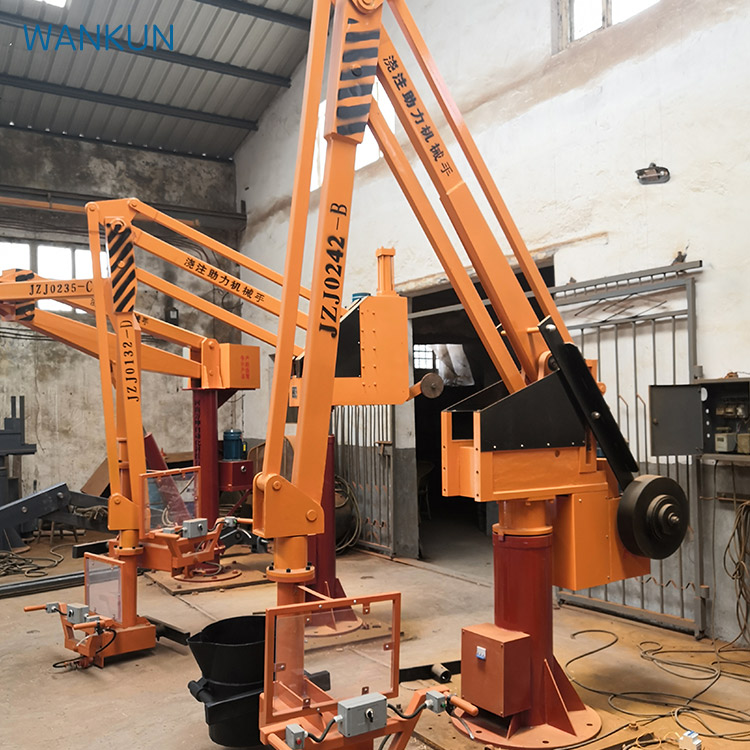

ZJZ-serien hydraulisk støpe manipulator

ZJZ-serien hydraulisk støpe manipulator er en ny type støpe- og løfteutstyr, ingen reise bryter, ved hjelp av sylinderens egen reise grense, og en buffer enhet.

Produktbeskrivelse

ZJZ-serien hydraulisk støpe manipulator er en ny type støpe- og løfteutstyr, med følgende egenskaper:

1, ingen reise bryter, ved hjelp av sylinderen egen reise grense, og en buffer enhet. av piston stang bevegelse opp og ned for å drive løfte boom bevegelse, bevegelsen er relativt stabil.

Det hydrauliske systemet er utstyrt med en sikkerhetsanordning, som har en sikkerhetsbeskyttelsesfunksjon i tilfelle overbelastning og så videre, og unngår skade på delene og ulykker av balanskranen.

Zjz-serien hellemanipulator er utstyrt med hastighetsbegrensning og selvlavingsfunksjoner, som kan gjøre vekten gå ned mer jevnt og spare energiforbruk. MANIPULATOREN er egnet for høy effektivitet LIFTING OG nøyaktig posisjonering og installasjon av HEVE objekter innen 300 kg, spesielt for mellomstore og små FOUNDdries.Det har fordelene med liten størrelse, lav støy, lett vekt, ny og kompakt struktur, sikker og pålitelig drift, enkelt og praktisk vedlikehold, etc. Det er et nytt produkt som frigjør operatøren fra manuelt arbeid av hyppig lasting og lossing og forbedrer produksjonseffektiviteten.

Hydraulisk støpe manipulator løfte tunge gjenstander oppnås gjennom følgende tre typer bevegelsessyntese:

1, vertikal løfting en hydraulisk bevegelse

Vri rundt fuselaget manuelt

Flytt horisontalt manuelt



M erAin tekniske parametere for ZJZ hydraulisk støping manipulator

Tabell 1:



Modellen

0135

0 235

3 353

1 040

2 040

0304

Høy vekt løftav kg)

100 av

200 av

300 av

100 av

200 av

300 av

Maksimal operasjonell radiusog mm)

3 500

4 000

Maksimal løftehøyde(Det ermm) av

1100 avog1300 eller mer

Vinkel av rotasjon (grader)



345

Motoren

Modellen

Y90S-4 fra

Rangerte hastighet

1400 av

RAted makt(i kvm)

1.5 av

Viskositet av olje (mm2 avog s)

Renheten til olje og system skal ikke være lavere enn GBT 14039-93 klasse 19/16 eller NAS 1638 klasse 10

Spesifikasjoner Antall ankerskruer

M24x600x6 (Uniform distribusjon)

Diameter av senter sirkel av anker skrue

D (mm) av

600 av

Anbefalt betongbase størrelse (lengde x bredde x dybde)

1000x1000x450 av

1000x1000x500 av

1250x1250x 600








Utendørs tegning





Struktur og prinsipp

JZJ-serien hydraulisk støpemanipulator består av fem deler: fuselage, balansert firehjulsmekanisme, hydraulisk system og elektrisk kontroll, støpeposeomsetningsenhet.



1 Fusjon:

Denne delen består av basen,

Roterende akselsete, armsete, vertikal guiding assembly, etc. Basen kan settes på en sementbase (fast) (se tabell - for base dimensjoner) eller festet på en mobil vogn (mobil). Kroppen kan rotere i området 345 grader rundt den roterende akselsete. Den vertikale guiding assembly er festet på baksiden av kroppen, og guiding wheel av den balanserte fire-link mekanisme beveger seg opp og ned guiding groove.

2, balanse fire kobling rod mekanisme:

Denne delen består av stor arm, stor armkompleksarm, løftearm, løftearmkompleksarm, tilkoblingsstang, støtteplate og balanseblokk og andre deler. De to sidene av hengepunktet mellom støtteplaten og forbindelsesstangen beveger seg horisontalt av et par enkeltrinns balllegeringer på lederbanen i kroppen. Den bakre enden av den store armen er koblet til hodet av pistonstangen i hydraulisk sylinder gjennom nøtten, og den vertikale bevegelsen gjøres langs guiden. Den justerte balanseblokk er installert på den store armen forbundet med fire lenker, som er balansert med selvvekten av balansestangen, slik at sprederen kan oppnå formålet med tilfeldig balanse.

Hydrauliske systemer:

Systemet består av girpumpe, elektromagnetisk retningsventil, inn- og returolje rørledning, sikkerhetsventil, hydraulisk sylinder og så videre.Når operatøren trykker, stige (eller falle) knappen, hydraulisk olje gjennom den elektromagnetiske ventilen inn i sylinderen, nedre kammer, skyve pistonstangen ned (eller opp) bevegelse, gjennom de fire linkene løfteprinsippet, slik at å drive løftebevegelsen av tunge gjenstander.

Når løftevekten overstiger 1,1 ganger den klassifiserte vekten, åpnes og losses sikkerhetsventilen slik at vekten ikke kan løftes, slik at sikkerheten til hele hydraulisk balansekran beskyttes. (se figur 4 for prinsippet)



Elektrisk kontroll del:

Denne delen består av motor, plast case kretsbryter, fuse, kontrollknapp, AC kontaktor, liten relé, kontroll transformator, etc. (se tabell 2). Maskinen bruker trefaset 380V, 50HZ strømforsyning (trefaset fire linjer), den nøytrale linjen skal være fast koblet.

Bruk 24V strømforsyning. Strømforsyningslinjen kan ledes fra bunnen av chassiset eller fra venstre side av den elektriske boksen. Når luftbryteren er slått på, er den automatiske tilbakestillingsknappen på sprederen alltid slått på, og systemet begynner å jobbe etter at fjernkontrollen er slått på.




Sling



5 Spredt del:

Informasjonsdelen består av en kommunikasjonsstyringsenhet og en horisontal Mo-spinnende enhet. Rao Bao en få ramme sammensetning. Gjennom gjennom-kontrollfarging kan hvelvet styres for å bevege seg opp og ned til den kunstige bygningen, og håndbremsen kan presses for å rotere. Den horisontale roterende enheten gjør det mulig for operatøren å bruke enkelt. hvelvet monteringsrammen skal være koblet til hvelvet.



Emballasje, transport, installasjon og igangsetting

1. emballasje, transport og montering

Ved frakt er hele maskinen festet på den spesielle transportbunnrammen, og den balanserte fire-bar-koblingen er festet på kroppsbygningen med en fast plate, slik at den ikke kan glide frem og tilbake.

Deler av utstyret og drivstofftanken var våt med regn. Hele maskinen kan også deles inn i tre deler: fuselage, balansert fire-bar koblingsmekanisme og motvektkomponenter for pakking og transport. Deler monteringsmaskin i henhold til diagrammet, sette av vakt og vertikale veiledningsplater, etter kranen i armene ovenfor, for å balansere fire bar kobling, den kjørende armen, parallell med armstøtteplaten bærer på hver side av korset på armen på nivået av den øvre veilederen, veilederhjulet på de fire koblingsstangene og pistonstangforbindelsen, to veilederhjulet installert i midten av den vertikale veilederplaten før og etter, deretter montert i henhold til prøven i veilederak



Installasjon og commissioning

Vennligst les instruksjonene nøye før du installerer maskinen. Under installasjonen skal du kalibrere nivået på betonggrunnlaget, og deretter fikse hele maskinen på grunnlaget. Trekk sprederen til maksimal arbeidsradius på samme høyde og gjør en sirkulær bevegelse på 340 grader. Finn det horisontale punktet på sprederen på det tredje like punktet, og den horisontale feilen i de tre punktene skal ikke overstige 15mm. Koble til trefaset 380V, 50HZ arbeidskraftforsyning (trefaset fire-tråd), nøytral linje skal kobles sikkert. Etter sjekken er riktig, lukk strømbryteren i den elektriske boksen, trykk på knappen for å sjekke om rotasjonen av motoren er i samsvar med retningen merket, og trykk deretter på



Vær oppmerksom på sikkerhet

Før strømmen blir introdusert i maskinen, bør tre lekkasjebeskyttelsesbrytere installeres.

2, skallet av maskinen må være jordet (PE linje), og jordingen er god.

Før du åpner elektrisk boksdeksel for vedlikehold, må den eksterne strømforsyningen først avbrytes.

Når du opererer utendørs, bør regn- og støvbestandige tiltak tas.Det er strengt forbudt for regn å våte elektriske apparater eller regn å komme inn i tanken.

5, fjernsender bør være to måneder (avhengig av bruk) for å erstatte batteriet.



Lubrikasjon

1. rullelager av hver del av maskinen er smurt med kalsiumfett, rengjort og erstattet en gang hver sjette måned.

Kontaktflaten mellom fremre og bakre vertikal guide jernbane og ruller er smurt med kalsium fett en gang i måneden.

3, oljetanken med 32# ~ 48# hydraulisk olje mot slitasje, bør oljeoverflaten ikke være på bunnen av oljevinduets oljeoverflatelinje 10mm under, hydraulisk oljemodellen i henhold til bruken av miljøet, rengjøring hver sjette måned, erstatt en gang.

Figur 2 Elektrisk diagram






Tabell to:



Nei til

Kode

Navn

Spesifikasjoner

Q erUansett

bemerkninger

1 av

M er

Motoren

Vises på bordet1 av

1 av



2 av

QF

Air Switch

DZ47-60 og D16

1 av



3 av

U

Rekteskap

KBPC30 til 10

1 av



4 av

Sb1Sb2Sb3Sb4

RFølelserC erOntrol

XJ-E2 og TX

1 av

AC24v

5 av

KM1km2

AC kontakter

CJX1 til 9

2 av

AC24v

6 av

Yv1Yv2

Magnetisk utvekslingsventil

DSG-02 3C60 og D24

2 av

AC24v

7 av

TC

C erOntrolT erRansformer



BK-50 380V / 24V

1 av





Figur 5

Schematikk av hydraulisk system
