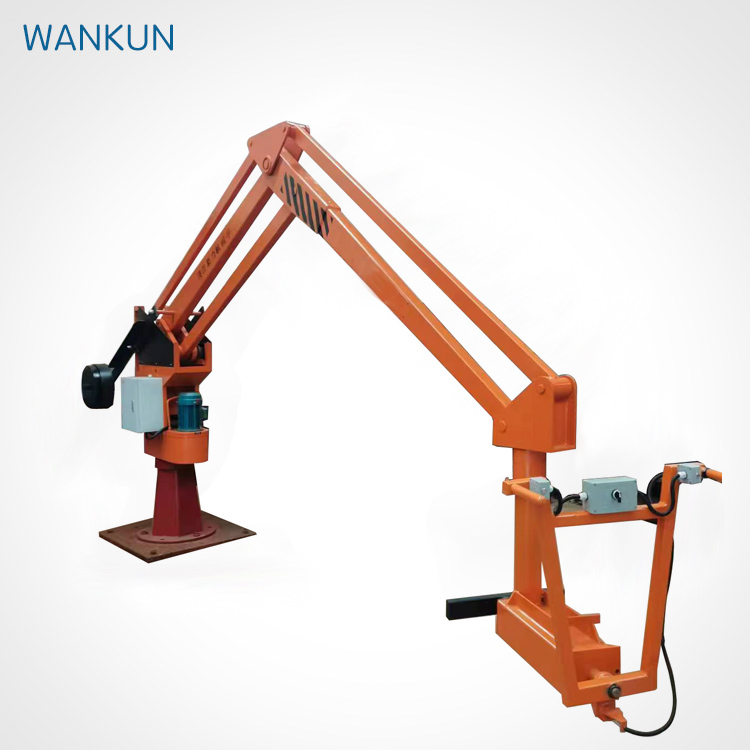

ZJZ0540 støpe manipulator for Foundry
Rotere 360°
Ladle kapasitet 500kg
Arbeidsradius 4m
| Produktet | Spesifikasjonsmodell | Rangerte løftekapasitet | Minimum løftehøyde av ladle | Maksimal løftehøyde på ladelen | Maksimal arbeidsradius | Rotasjonsvinkel | notat |
| Hydraulisk manipulator | SJ0540 | 500 kg | Hoveddelen av hvelvet er i utgangspunktet parallelt med bakken(Customized according to the customer's requirements) | 1 100 mm | Senteret av kolonnen er 4000 mm unna den lille rotasjonsaksen | Hoveddelen roterer 345° Høydepunktet gir 360° rotasjon | Inkludert1setofPLCsystem |
1) Infusjon manipulator løfte mekanisme er fjernstyrt og kan rotere 360 ° fritt.
2) Casting manipulator maskin vedtar prinsippet om en fire-bar koblingsmekanisme. Hver mekanisk arm kan operere og stoppe i hvilken som helst vinkel for å oppnå en balansert stasjonær tilstand. Dette reduserer betydelig vanskeligheten for operatører under spillprosessen, spesielt når det gjelder løfter og smeltet jern. Det tar sikte på å redusere fysisk belastning og forbedre spillhastigheten og effektiviteten.
3) Ingen grensebrytere er påkrevd. Grensen oppnås ved oljecylinders eget slag. Løftingen av armen drives av opp- og nedbevegelsen av pistonstangen, og en bufferenhet er satt opp, noe som resulterer i små påvirkninger og stabil drift.
4) Sikkerhetsanordninger er installert i hydraulisk system.De har en sikkerhetsbeskyttelsesfunksjon i tilfeller av overbelastning og andre situasjoner, forhindrer forekomsten av lett skadet komponenter og ulykker.
5) PLC-systemet kan kontrollere åpningstiden til pumpen og ventilen, samt justering av strømningsutgang.
1) Alle dimensjoner i denne tegningen er målt i millimeter.
2) Kompresjonsstyrken til grunnjord skal ikke være mindre enn i tonn per kvadratmeter.
3) Den spesifikke posisjonen til det elektriske skapet og rørledningene som er koblet til det, skal referere til den samlede kraftrørledningsoppsettet.
4) Trådledningen (3-fases 5-trådsystem) har et tverrseksjonsområde på 4 kvadratmillimeter, med en spenning på 380V + 220V, og 2,5 meter eksponert.
